GKT623

產品展示

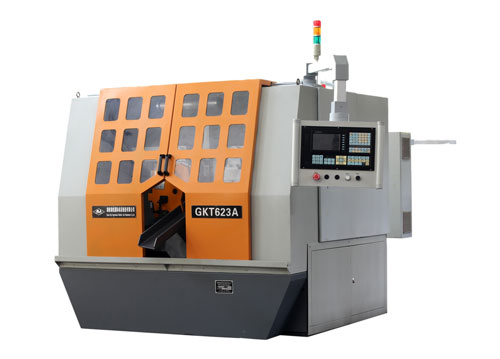

產品名稱:GKT623

規格型號:GKT623 尺寸:1670×1910×2100(mm)
  • GKT623

基本參數

單位

規格

GKT623

最大鋸削規格





圓料

mm

Φ65

方料

mm

55×55

最小鋸削規格

mm

Φ15

鋸片規格

mm

Φ285x2

鋸片轉速

rpm

30~150(變頻調速)

進給速度

mm/s

1~8(伺服調速)

送料速度

mm/s

20~100(伺服調速)

鋸切電機力矩

Nm

7.7

送料電機力矩

Nm

7.7

工作臺高度

mm

890

單次最大送料長度

mm

600

液壓系統壓力

MPa

4.8~5.5

機床外形尺寸

mm

1670×1910×2100

機床凈重

kg

2000

儲料架外形尺寸

mm

5400×1100×1000

儲料架重量

kg

1000

用途及適用范圍

該產品主要用于黑色或有色金屬材料高精度大批量下料作業。產品適用于鋸切規格為65mm(150mm)的各類實心金屬材料。廣泛運用于汽車零部件、齒輪、銷軸等需要精密鋸切加工的機械加工行業。

主要特點

采用新型硬質合金圓鋸片進行鋸切,具有鋸口窄-鋸口僅2.7mm,精度高-切斷面垂直度達0.2mm/100mm,效率高-進給速度可達6mm/s,表面光滑無毛刺-粗糙度達3.2ūm,節能節材等特點。

采用新型專用的數控系統進行控制,通過人機界面進行參數化設置和控制模式選擇,實現從儲料架取料、上料、送料、鋸切、出料的全自動循環,同時可進行用戶的個性化工藝參數及模式的設置和選擇,達到理想的鋸切效果。

采用有專利技術的擺動送料裝置,通過伺服電機和滾珠絲杠傳動保證送料精度達±0.1mm,運用擺動機構保證送料時工件不與工作臺面和工作鉗口面接觸,提高了產品的耐用度和工作精度。

配備噴霧冷卻系統、脫屑刷屑機構、鋸屑收集系統,保證高速切削的充分冷卻和潤滑,減少鋸屑進入切削區產生的二次切削,同時保障工作環境的清潔衛生,減少污染。
